Socet 370 lábkíosztásu Copermine magos processzorok feszültségemelése drótozással

Mielőtt neki kezdenénk

Az alábbi eljárással olyan alaplapban is emelhetünk a proci feszültségén, amely azt nem támogatja (csak így érhetünk el a stabil működést a megemelt órajel mellett)

A lábakat nyugodtan számoljuk ki, nem szabad kapkodni különben egy halott proci tulajdonosai lehetünk. Előnyösebb minél vékonyabb drótot használnunk. Miután összekötöttük a megfelelő lábakat nyomjuk a procit a foglalatba, utána szedjük ki majd győződjünk meg róla, hogy a drót nem ér más lábakhoz és biztosan van rögzítve. Ha minden redben van, akkor indulhat a tuning.



A Socket370 FCPGA-as pociknál 4 lábon állíthatjuk be a kívánt fezültséget. Tapasztalatok szerint nem érdemes léghűtéssel 1.85Volt fölé menni.

Ezt úgy érhetjük el, hogy a VID0, VID1, VID3 VSS lábakat kötjük össze.
A VID 2 lábnak nem szabad a foglalathoz érnie.

Feszültség VID 3 VID 2 VID 1 VID 0
1.50 1 0 1 1
1.55 1 0 1 0
1.60 1 0 0 1
1.65 1 0 0 0
1.70 0 1 1 1
1.75 0 1 1 0
1.80 0 1 0 1
1.85 0 1 0 0
1.90 0 0 1 1
1.95 0 0 1 0
2.00 0 0 0 1

A processzor alulnézetből.


A lábak elhelyezkedése a processzoron.

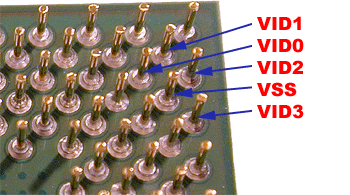

A processzor jobb felső sarkán található, számunkra fontos lábak.

Egyébb infók

A VID 2 láb kiiktatása természetesen csak PPGA procikra vonatkozik, ha Slot 1 átalakítónk van akkor ez minket nem érint. Kapható olyan Slot1-es átalakítók melyeken jumperek vagy dip kapcsolók segítségével emelhetünk a proci feszültségén.
