Pentium 4 procik feszültségemelése lábdrótozással
Mielőtt nekikezdenénk
Az alábbi
eljárással olyan alaplapban is emelhetünk a proci feszültségén,
amely azt nem támogatja (csak így érhetünk el a stabil működést a
megemelt órajel mellett)
A lábakat
nyugodtan számoljuk ki, nem szabad kapkodni különben egy halott
proci tulajdonosai lehetünk. Előnyösebb mimnél vékonyabb drótot
alkalmaznunk. Miután összekötöttük a megfelelő lábakat nyomjuk a
procit a foglalatba, utána szedjük ki majd győződjünk meg róla, hogy
a drót nem ér más lábakhoz és biztosan van rögzítve. Ha minden
redben van, akkor indulhat a tuning.
WiILLAMETTE
Socket423

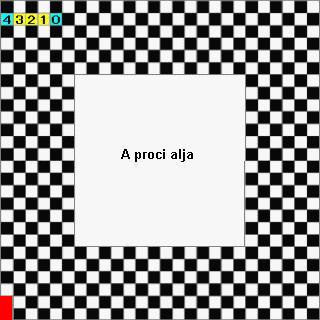

Az
alábbi táblázatból kiolvashatjuk melyik lábak összekötésével lehet
elérni a kívánt feszültséget (max 1.85V bár inkább 1.8V-on érdemes
használni mert az utolsó 0.05V emelésénél jelentősen megemelkedik a
hőmérséklet) a P4 Socket423 az alábbi öt lábon alíthatjuk be az
elérni kívánt feszültséget. Az 1 jelenti az áramkör nyitott a 0
pedig az áramkör zárását.
|
Feszültség |
VID 4 |
VID 3 |
VID 2 |
VID 1 |
VID 0 |
|
1.70 |
0 |
0 |
1 |
1 |
0 |
|
1.725 |
0 |
0 |
1 |
0 |
1 |
|
1.75 |
0 |
0 |
1 |
0 |
0 |
|
1.775 |
0 |
0 |
0 |
1 |
1 |
|
1.80 |
0 |
0 |
0 |
1 |
0 |
|
1.825 |
0 |
0 |
0 |
0 |
1 |
|
1.85 |
0 |
0 |
0 |
0 |
0 |
A legfelső a Proci alapbeállítását jelenti. Példa kedvért: ha
összekötjük a VID2 a VID3-as lábbal akkor a Procci 1.8Volton fog
üzemelni (ennél tapasztalok alapján nem nagyon érdemes feljebb
állítani).
Ha
az VID1 és VID2 lábakat összekötjük, akkor 1.85Volton üzemel a proci.
NORTHWOOD
Socket
478

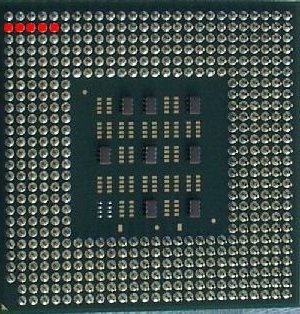

Az
1-es lábat a vörös jel mutatja. Itt a procit alulnézetben láthatjuk.
A piros pontok jelzik a
lábak elhelyezkedését a proci alján. (Az 1 láb itt is a bal alsó
sarokban van)
|
Feszültség |
VID 4 |
VID 3 |
VID 2 |
VID 1 |
VID 0 |
|
1.50 |
0 |
1 |
1 |
1 |
0 |
|
1.525 |
0 |
1 |
1 |
0 |
1 |
|
1.55 |
0 |
1 |
1 |
0 |
0 |
|
1.575 |
0 |
1 |
0 |
1 |
1 |
|
1.60 |
0 |
1 |
0 |
1 |
0 |
|
1.625 |
0 |
1 |
0 |
0 |
1 |
|
1.65 |
0 |
1 |
0 |
0 |
0 |
|
1.675 |
0 |
0 |
1 |
1 |
1 |
|
1.70 |
0 |
0 |
1 |
1 |
0 |
|
1.725 |
0 |
0 |
1 |
0 |
1 |
|
1.75 |
0 |
0 |
1 |
0 |
0 |
|
1.775 |
0 |
0 |
0 |
1 |
1 |
|
1.80 |
0 |
0 |
0 |
1 |
0 |
|
1.825 |
0 |
0 |
0 |
0 |
1 |
|
1.85 |
0 |
0 |
0 |
0 |
0 |
Ajánlott a
1.65V-os feszültség beállítása (kössük össze a VID3 - VID4 lábakat),
e fölé hosszú távon semmiképp se menjünk mert az idővel a proci
halálához vezethet.
