Pentium 4 procik feszültségemelése lábdrótozással
Mielőtt nekikezdenénk
Az alábbi eljárással olyan alaplapban is emelhetünk a proci feszültségén, amely azt nem támogatja (csak így érhetünk el a stabil működést a megemelt órajel mellett)
A lábakat nyugodtan számoljuk ki, nem szabad kapkodni különben egy halott proci tulajdonosai lehetünk. Előnyösebb mimnél vékonyabb drótot alkalmaznunk. Miután összekötöttük a megfelelő lábakat nyomjuk a procit a foglalatba, utána szedjük ki majd győződjünk meg róla, hogy a drót nem ér más lábakhoz és biztosan van rögzítve. Ha minden redben van, akkor indulhat a tuning.
WiILLAMETTE
Socket423
Az alábbi táblázatból kiolvashatjuk melyik lábak összekötésével lehet elérni a kívánt feszültséget (max 1.85V bár inkább 1.8V-on érdemes használni mert az utolsó 0.05V emelésénél jelentősen megemelkedik a hőmérséklet) a P4 Socket423 az alábbi öt lábon alíthatjuk be az elérni kívánt feszültséget. Az 1 jelenti az áramkör nyitott a 0 pedig az áramkör zárását.
| Feszültség | VID 4 | VID 3 | VID 2 | VID 1 | VID 0 |
| 1.70 | 0 | 0 | 1 | 1 | 0 |
| 1.725 | 0 | 0 | 1 | 0 | 1 |
| 1.75 | 0 | 0 | 1 | 0 | 0 |
| 1.775 | 0 | 0 | 0 | 1 | 1 |
| 1.80 | 0 | 0 | 0 | 1 | 0 |
| 1.825 | 0 | 0 | 0 | 0 | 1 |
| 1.85 | 0 | 0 | 0 | 0 | 0 |
A legfelső a Proci alapbeállítását jelenti. Példa kedvért: ha összekötjük a VID2 a VID3-as lábbal akkor a Procci 1.8Volton fog üzemelni (ennél tapasztalok alapján nem nagyon érdemes feljebb állítani).
Ha az VID1 és VID2 lábakat összekötjük, akkor 1.85Volton üzemel a proci.
NORTHWOOD
Socket 478

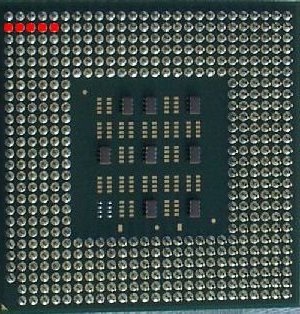

Az 1-es lábat a vörös jel mutatja. Itt a procit alulnézetben láthatjuk.

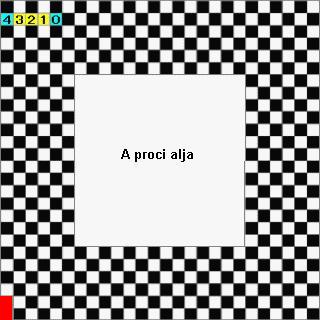

A piros pontok jelzik a lábak elhelyezkedését a proci alján. (Az 1 láb itt is a bal alsó sarokban van)
| Feszültség | VID 4 | VID 3 | VID 2 | VID 1 | VID 0 |
| 1.50 | 0 | 1 | 1 | 1 | 0 |
| 1.525 | 0 | 1 | 1 | 0 | 1 |
| 1.55 | 0 | 1 | 1 | 0 | 0 |
| 1.575 | 0 | 1 | 0 | 1 | 1 |
| 1.60 | 0 | 1 | 0 | 1 | 0 |
| 1.625 | 0 | 1 | 0 | 0 | 1 |
| 1.65 | 0 | 1 | 0 | 0 | 0 |
| 1.675 | 0 | 0 | 1 | 1 | 1 |
| 1.70 | 0 | 0 | 1 | 1 | 0 |
| 1.725 | 0 | 0 | 1 | 0 | 1 |
| 1.75 | 0 | 0 | 1 | 0 | 0 |
| 1.775 | 0 | 0 | 0 | 1 | 1 |
| 1.80 | 0 | 0 | 0 | 1 | 0 |
| 1.825 | 0 | 0 | 0 | 0 | 1 |
| 1.85 | 0 | 0 | 0 | 0 | 0 |
Ajánlott a 1.65V-os feszültség beállítása (kössük össze a VID3 – VID4 lábakat), e fölé hosszú távon semmiképp se menjünk mert az idővel a proci halálához vezethet.
