Patch, Link-Crosslink, UTP, flexibilis… Gyakran találkozhatunk ezekkel a szavakkal de tulajdonképpen mit is jelenthetnek? Ebből a cikkből megismerhetitek.
Természetesen több alternatíva létezik amik közül választhatunk egy hálózat kábelezésénél mint pl.: koaxális hálózat /mára már bonyolultsága és sok hibalehetősége miatt nem alkalmazzák/, WLAN. Főleg az anyagiak szabják meg, hogy melyik megoldásra esik a választás. A földrajzi elhelyezés is szempont lehet, de azt átfogóan egy másik cikkben fogom megírni. Most az UTP kábellel és krimpelésével fogunk megismerkedni.
UTP (Unshilded Twisted Patch )
Több verziója létezik. A napjainkban a legelterjedtebb a CAT-5 ami 10/100Megabit/secundum adatátvitelre képes. Ha építünk egy hálózatot akkor két változat áll rendelkezésre.: A flexibilis és a fali/merev kábelek.
- Flexibilis kábel :
A flexibilis kábelben a vezetékek csavart szálakból álnak. Ennek köszönhetően könnyebben lehet őket hajlítni és sokkal nehezebben törnek meg mint a fali kábelek. Általában géptermek, switchek -gépek közvetlen összekötésére használják. Az előszerelt kábelek esetében is általában erre esik a választás. - Fali/Merev kábel:
A Fali/merev kábelek szálai csak egy tömör drótszálból álnak. Mint elnevezése is utal rá főleg falakban/kábelcsatornákban helyezik el. A tömör szálak miatt annyira nem hajlékony mint a flexibilis. Ha sokat hajlítgatják a szálak el is törhetnek benne. Mivel kábelcsatornákban általában többfajta kábelt is húznak ezért a külső zavaró jelek megelőzése miatt a felxibilissel szemben itt egy árnyékolást szolgáló köpeny található bennük.
Egy CAT-5 szabványú kábelben nyolc szál található amiket a könnyebb megkülönböztetés érdekében külön színkódokkal festettek. Olcsóbb silányabb kábeleknél megesik, hogy még ezeket is elhagyák.
Krimpelés Kellékei
UTP kábelek segítségével szeretnénk összekötni kettő vagy több gépet. Erre a célra kaphatunk előre szerelt kábeleket is melyek adott hosszúságúak pl.: 1-2-3-5méter. De ha több gépet kötünk össze esetleg egy kisebb hálózatot építünk akkor egyedi méretekre lesz szükség. Ilyen esetekben főleg ha a jövőben is előfordulhat, hogy egyedi méretű kábeleket kell készítenünk érdemes belefektetni egy krimpelőfogóba. Nos nézzük mire van szükség mielőtt nekiállunk a kábelek gyártásához.:
- Krimpelő fogó és egy kisméretű csípőfogó:
Krimpelő fogókat már kaphatunk 2500ft környékétől amik RJ45-ős csatlakozókhoz jók. Ha telefondugókat is krimpelnénk (RJ11) időnként akkor célszerű olyat venni amin mind a kettő megtalálható, bár ezek drágábbak.
-

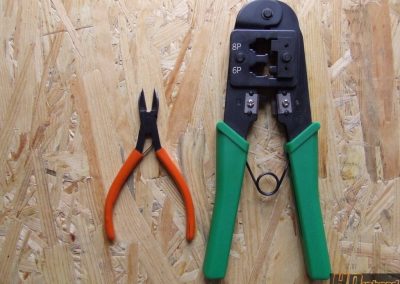

Jobbra egy kis csípőfogó míg balra egy krimpelőfogó látható amely RJ45 és RJ11 csatlakozókhoz egyaránt alkalmas
- RJ45 csatlakózók:
Csatlakozókból ajánlott többet venni mint amire szükségünk van, mert ha elbaltázunk egyet akkor megáll a munka amíg nem szerzünk be egy újabbat.
-

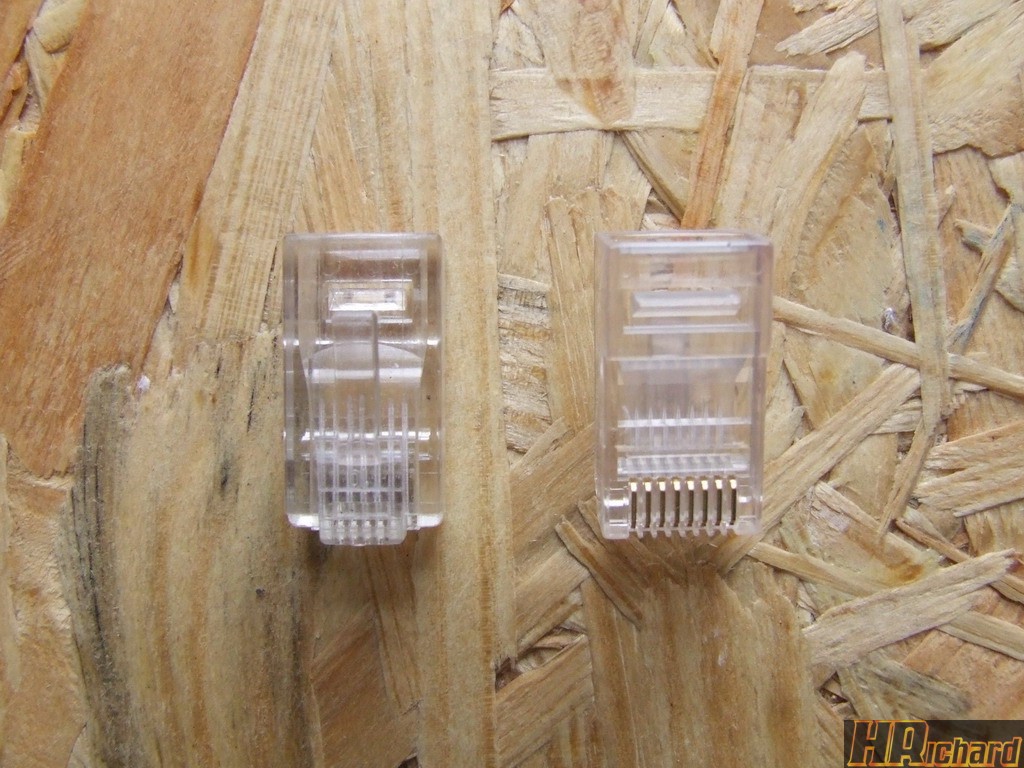

RJ45-ös csatlakozók

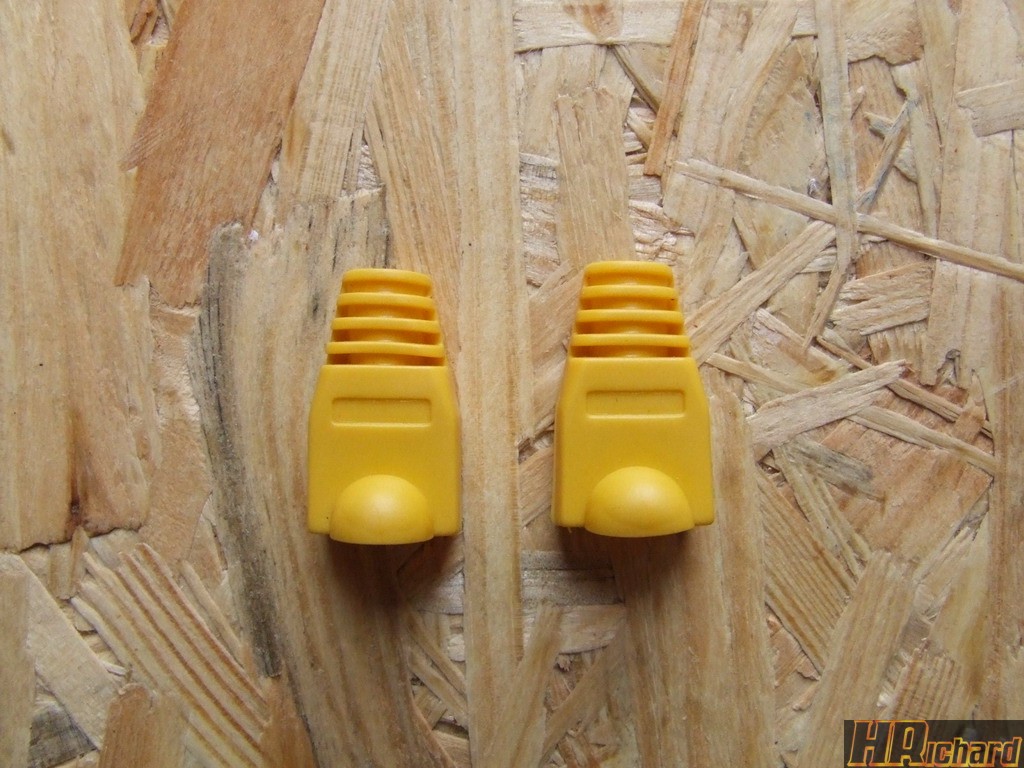

- Törésátlók:
A neve utal a funkciójára 🙂
-

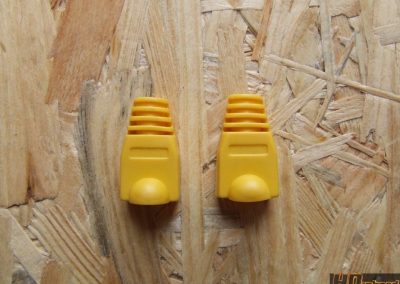

Törésátlók
- Kábeltesztelő:
Kábeltesztelő segítségével ellenőrizhetjük, hogy megfelelően működik e az elkészült kábelünk. Bár ezek az eszközök nem olcsóak ezért sok helyen nem is rendelkeznek vele. - Kábel:
Itt válaszuk a nekünk megfelelő fajtát.
Patch – Linkkábel
Mielőtt nekiállunk krimpelni gondoljuk át, hogy milyen típusú kábelre/kábelekre is lesz szükségünk. Ha két gépet akarunk közvetlenül összekötni akkor Crosslink – Link kábelre lesz szükségünk. Ha egy gép és egy router/switch/hub közé akarunk kábelt húzni akkor pedig PATCH-ra. Ez azért fontos mert a krimpeléskor más sorrendbe kell helyeznünk a szálakat adott kábeltípusoknál.
Az UTP kábel nyolc szálból áll. négy fő szín van és mindegyik színhez tartózik egy fehér csikós változat is. Patch kábelnél mind a két vég ugyanolyan sorrendben követi egymást. Míg Crosslink kábel esetében az egyik felén más sorrendben vannak a szálak. A sorrend a következő:
- Patch kábel :
Mind a két végén a következő sorrend van: narancs-fehér, narancs, zöld-fehér, kék, kék-fehér, zöld, barna-fehér, barna.
Patc kábeleknél mind a két végén ez a sorrend van
- Crosslink kábel :
Itt egyik vége ugyanaz mint a Patch esetében. A másik végén változik a sorrend: zöld-fehér, zöld, narancs-fehér, kék, kék-fehér, narancs, barna-fehér, barna.
Crosslink : csak az egyik végén kell ezt a sorrendett alkalmazni.
Krimpelés menete:

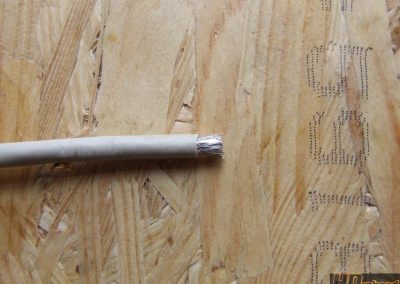

Vágjuk méretre a kábelt. Tanácsos többet lemérni mint szükséges, mert később nem tudunk majd változtatni a méreten.

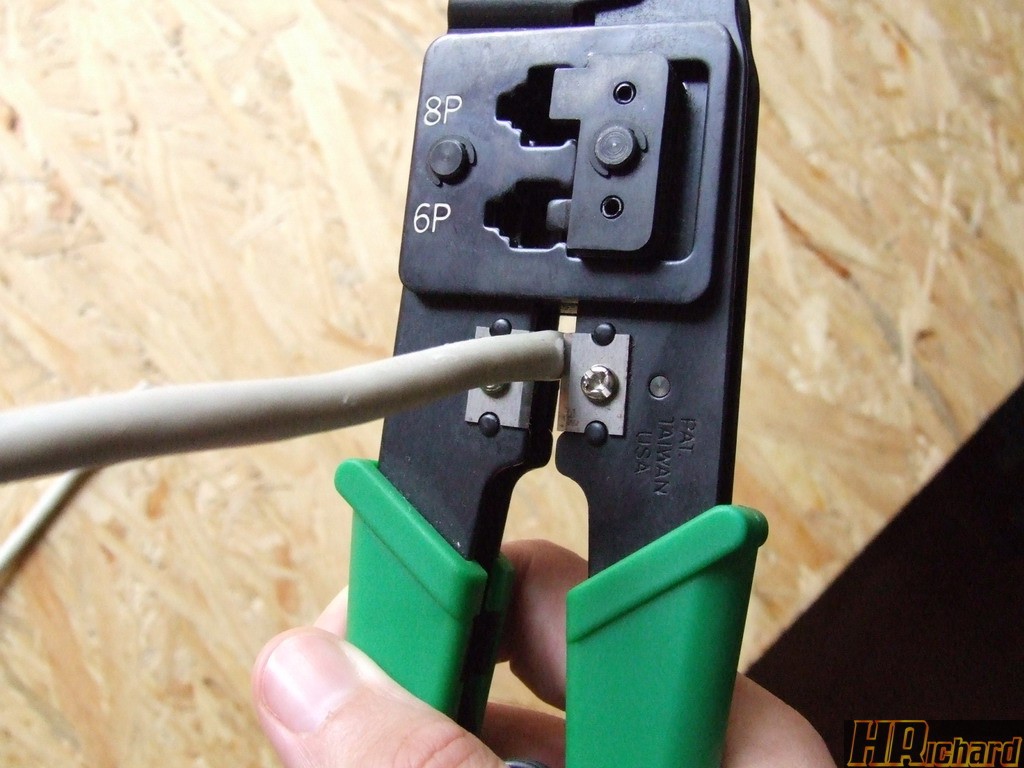

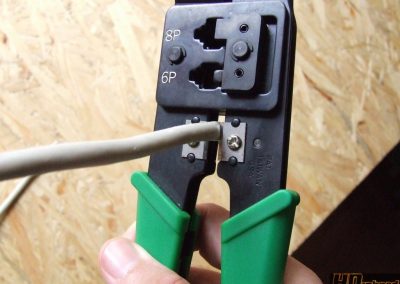

- Távolítsuk el a külső burkolatot.
Ha fali kébelel dolgozunk akkor még az árnyékoló köpenyt is távolítsuk el (STP esetén).
-
-

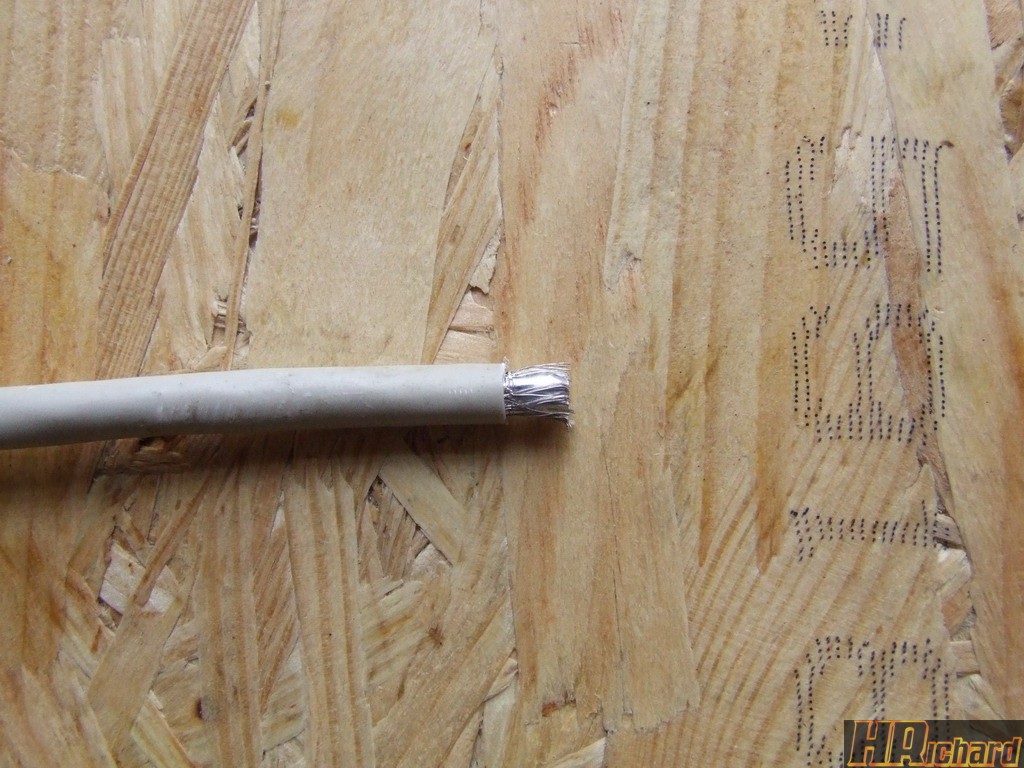

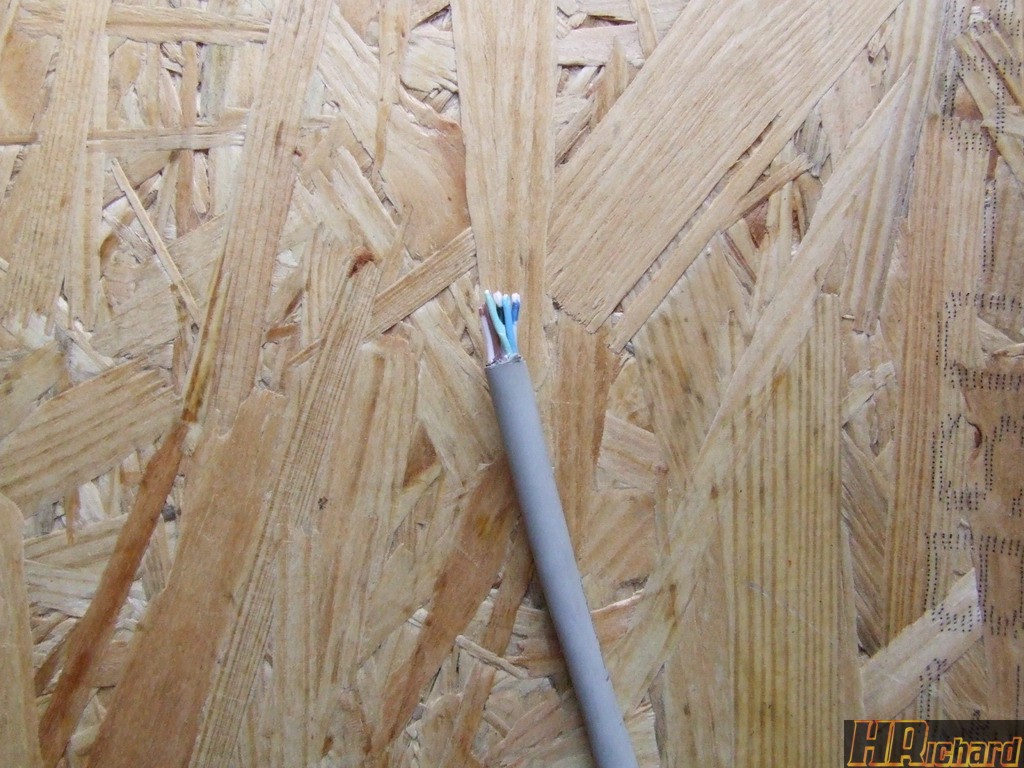

Burkolat eltávolítása után.

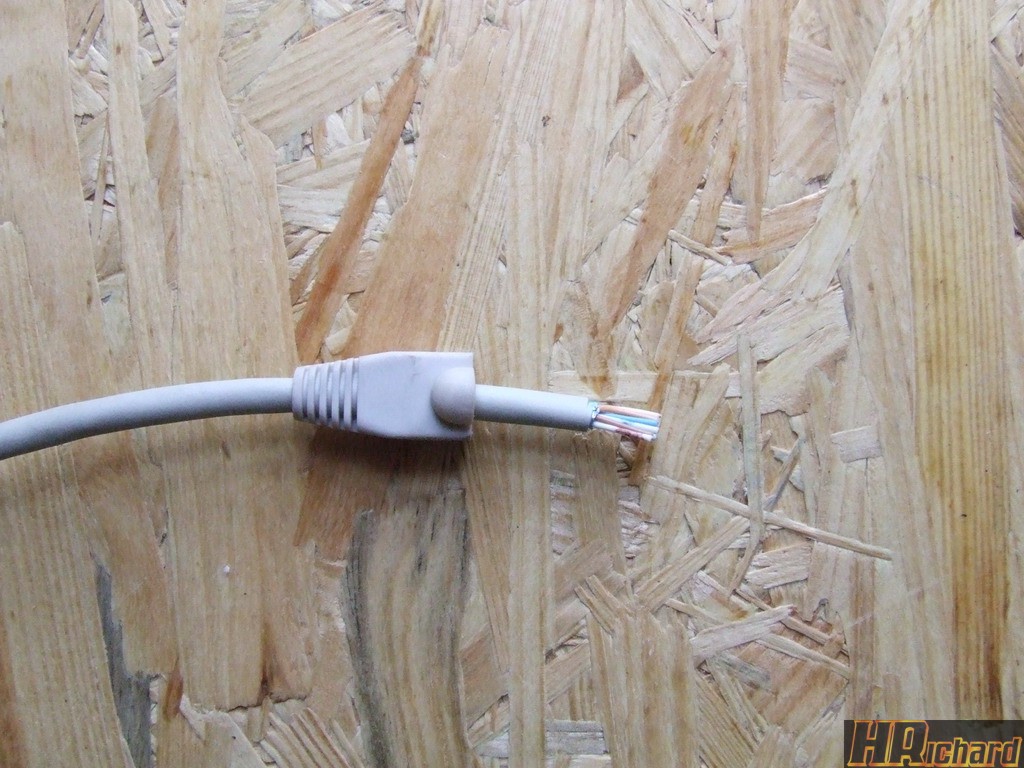

- Helyezzük fel a törésátlót.
- Rendezzük sorrendbe a szálakat, természetesen a felhasználást figyelembevéve / Patch vagy Link/ A végeket vágjuk egyforma hosszura.

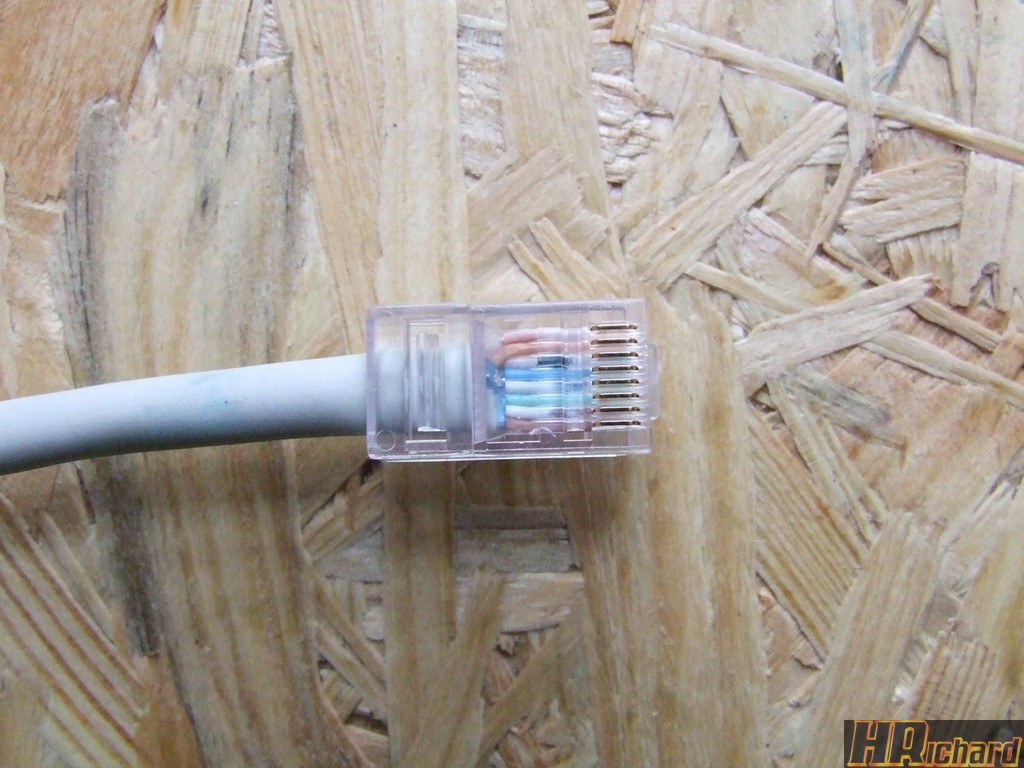

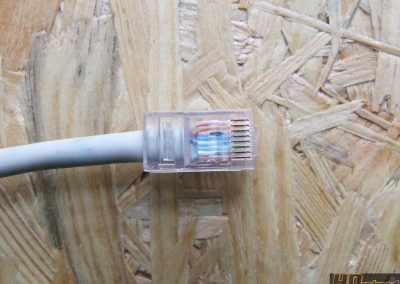

- Helyezzük be a dugóba a szálakat.

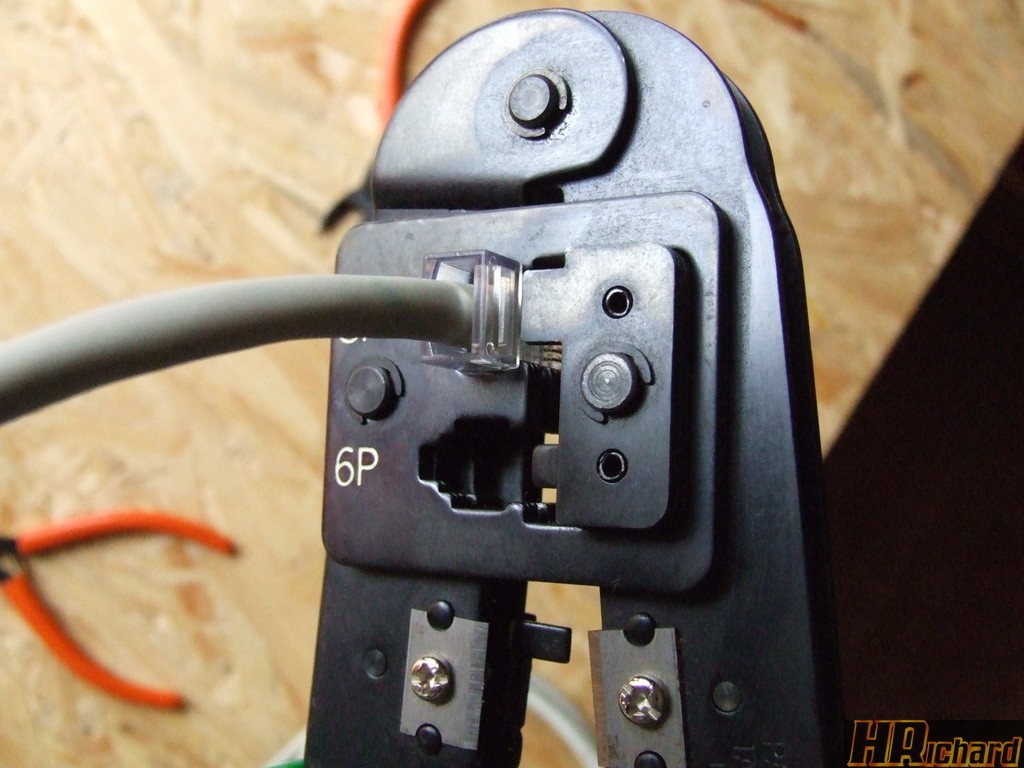

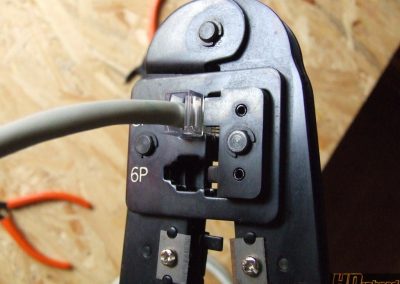

- Nyomjuk rá a krimpelőfogóval addig amíg egy kis kattanást nem hallunk. Nem kell hozzá hatalmas erőt kifejteni!

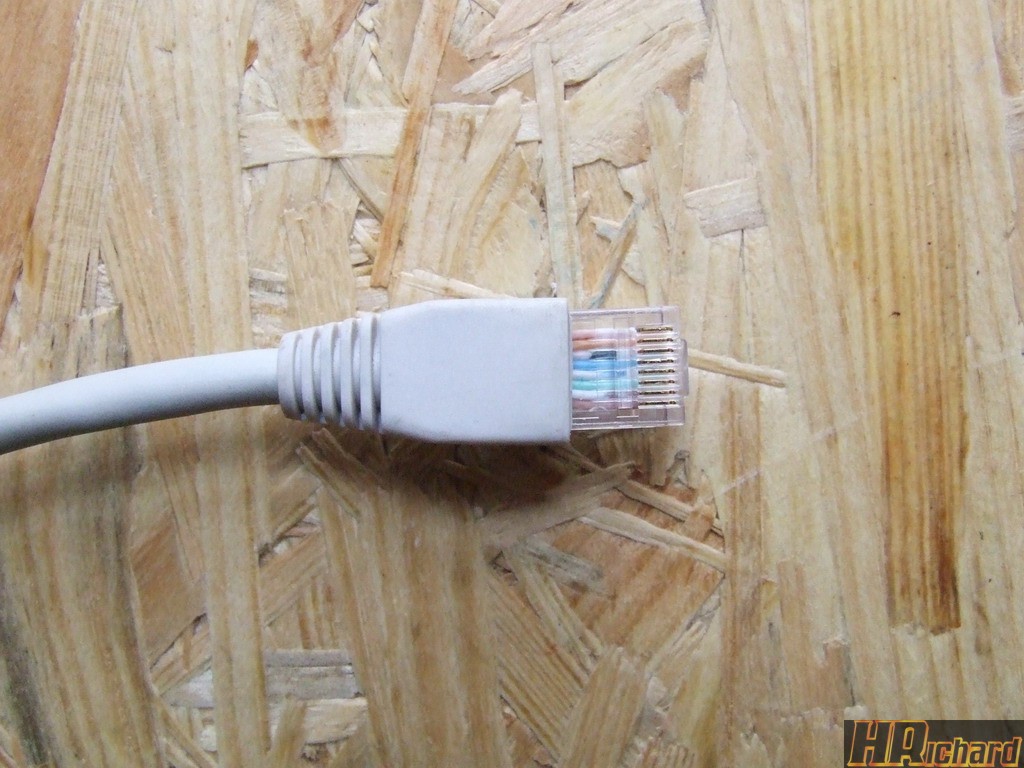

- Húzzuk vissza a dugóra a törésátlót és készen is vagyunk.
A Cikk Forum témáját a következő linken érhetitek el : LINK
A szerszámokat és egyéb eszközöket HRSzerviz bocsátotta rendelkezésünkre amit köszönünk.
